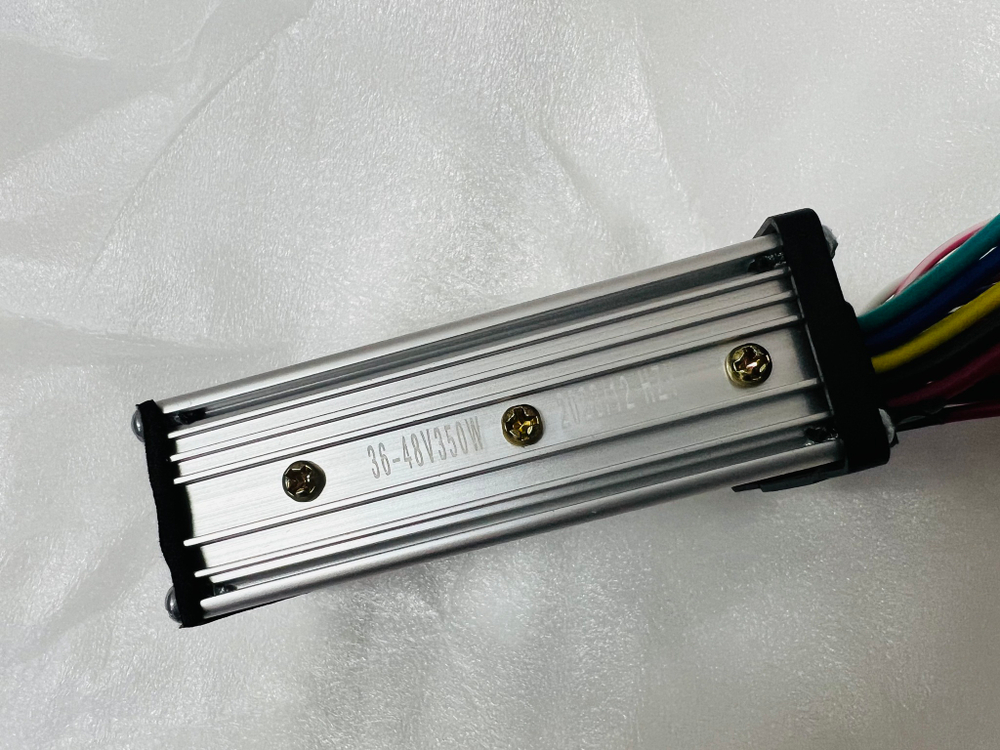

Контроллер Huawei для электровелосипеда 36-48v/350w
Данный контроллер относится к контроллерам первого поколения с функцией обучения.
Напряжение питания 36/48V;
Максимальная сила тока 14-15А:
- максимальная мощность при 36V - 550W
- максимальная мощность при 48V - 750W
Размеры и вес:
- Длина: 95 мм;
- Ширина: 55 мм;
- Высота: 30 мм;
- Вес: 195 гр.

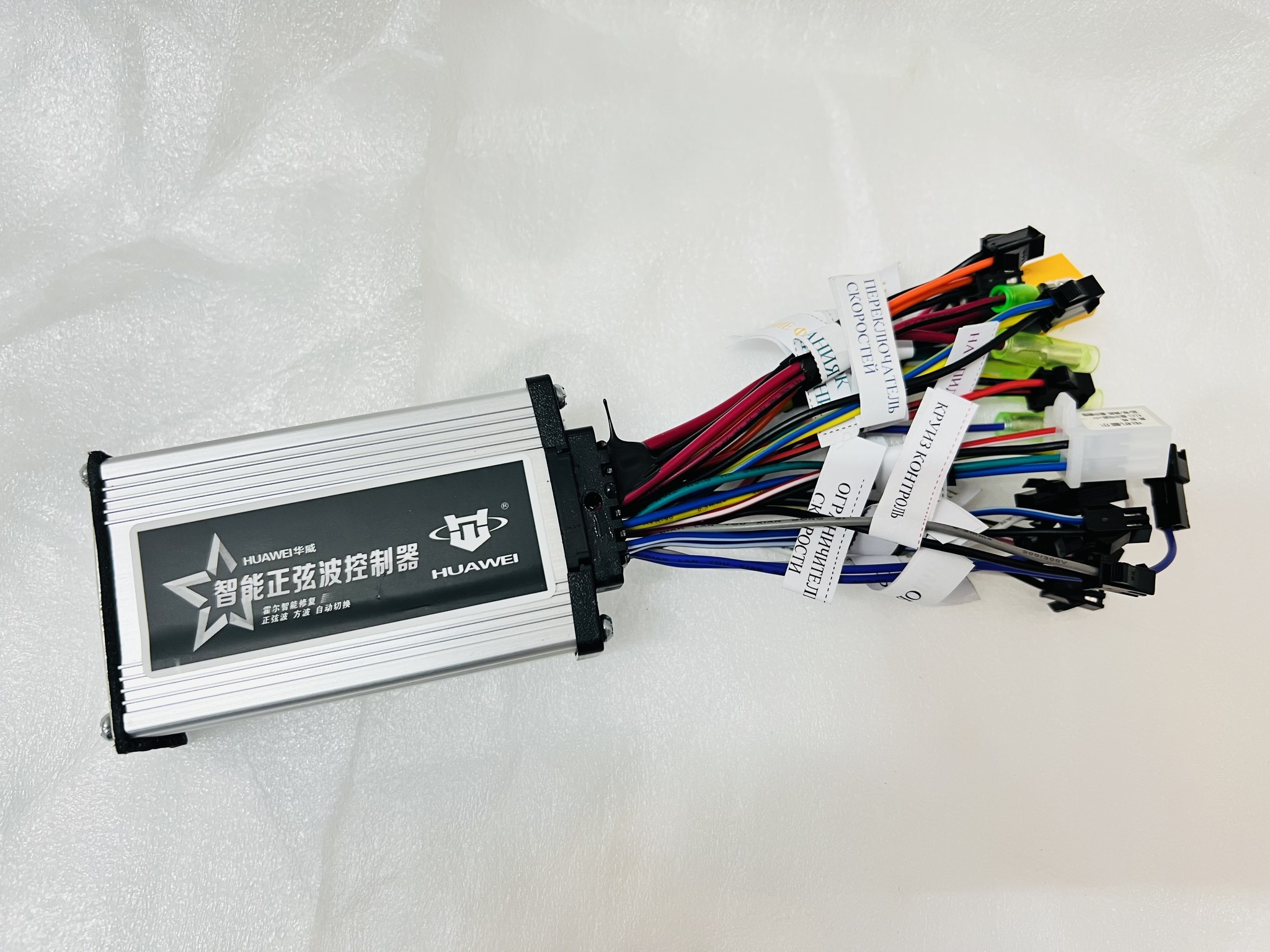

КАЖДЫЙ проводочек подписан на русском языке - что куда идет! + к контроллеру идет инструкция по подключению, тоже на русском языке.

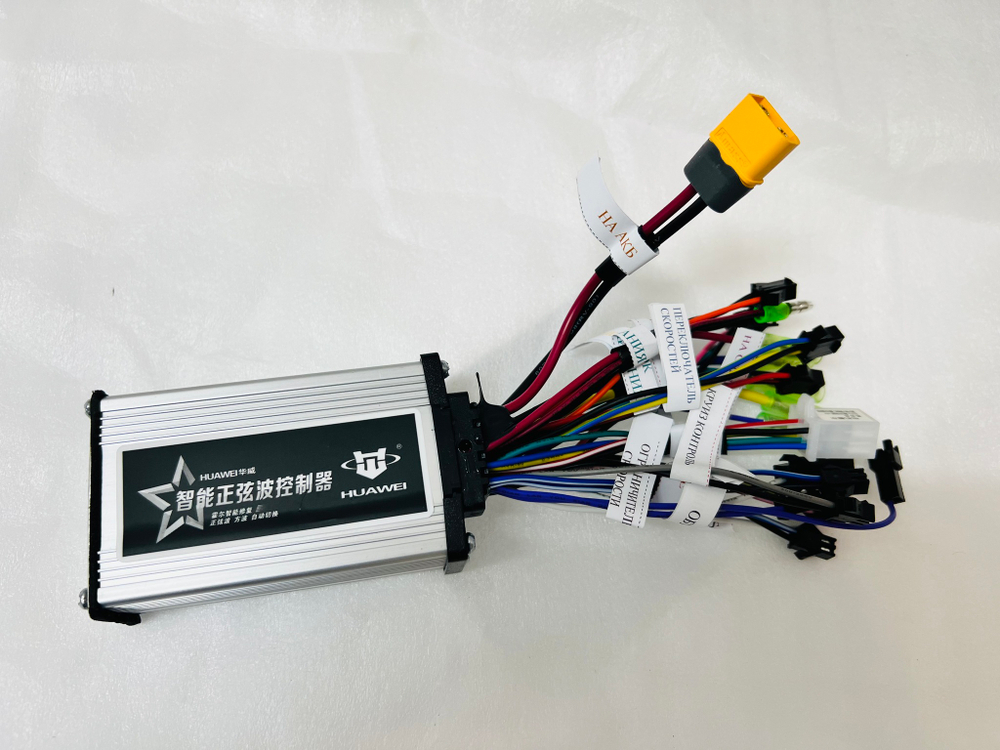

Разъем выхода на АКБ: XT-60 (желтый)
Контроллер поддерживает мотор-колеса как с датчиками Холла, так и без них, автоматически определяет угол фаз двигателя (60 или 120 гр). Управляется как ручкой газа с напряжением 1-4V, так и с датчиком PAS.
Есть выход на спидометр, на контактные ручки тормозов, на фары и сигнализацию, а также на 3х позиционный переключатель режимов скорости мотор-колеса. Так же имеет функцию ограничителя скорости (необходимо просто замкнуть 2 провода между собой!).
Правильная последовательность подключения контроллера HUAWEI:
- Вывесить мотор колесо, чтобы он не касался пола;
- Если аккумулятор подсоединен, необходимо отключить его!
- Подключите фазные провода к мотор-колесу;
- При наличии датчиков Холла подсоедините и их тоже!
- Подключите аккумуляторную батарею к контроллеру;
- Для включения контроллера соедините 2 провода, которые подписаны как "замок зажигания", Ну или проведите их через кнопку вкл/выкл или ч/з замок зажигания если имеется;
- Для обучения контроллера соедините два белых провода между собой (они тоже будут подписаны как "обучение"), мотор начнет вращаться, разъедините их. Если необходимо другое направление вращения, замкните и разомкните белые провода еще раз.
- Подключите ручку или ручаг газа.
